行业动态 | 孕育独特设计建筑风格,BIM自成一派

        随着21世纪各行业领域的不断进步、创新,传统的建筑设计风格已经满足不了海内外优秀设计师们的创作追求。但是,大胆的设计理念往往给施工过程中带来难点,BIM技术的实际应用大大降低施工过程中的难题,为孕育独特的设计建筑风格提供智力科技支持。

北京新机场航站区工程项目BIM技术应用

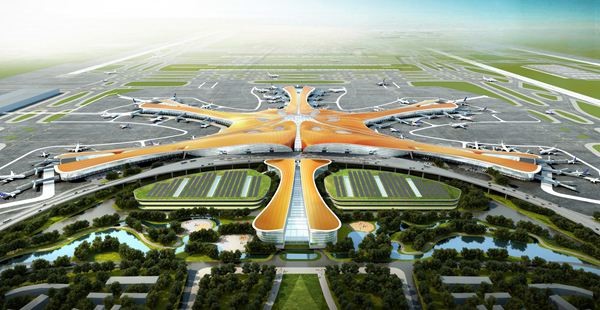

(北京新机场实景图)

        北京新机场航站区工程项目东西最大跨度562m,南北最大跨度368m,结构超长超大,施工段多,这些因素可能会使施工部署及技术质量控制的风险增大。钢结构的竖向支撑柱形式多样,包括C型柱、筒柱、幕墙柱扥等,生根于不同楼层,不能同时安装,且需要与屋面钢网架结构连接,安装难度大。
        BIM技术应用对包括劲性钢结构施工工艺、隔震支座施工工艺、临时钢栈道方案等技术难点进行模拟。通过BIM技术与三维扫描技术、放样机器人、物联网等信息技术结合,提高工程信息化管理水平。

曹妃甸生态城水上会馆项目BIM技术应用

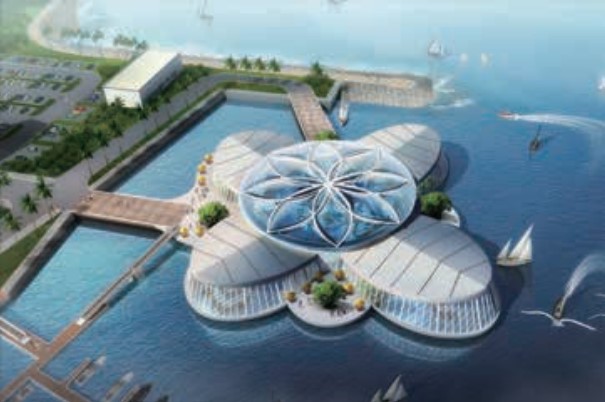

(曹妃甸国际生态城水上会馆效果图)

        曹妃甸国际生态城水上会馆项目位于河北省唐山曹妃甸渤海海岸上,滨海大道南侧内海中, 总建筑面积为6045.5平方米,旨在提供一个集餐饮、游艇俱乐部、国际会议等功能,并能同 时容纳300人标准的接待场所。水上会馆主体建筑形象来自芙蓉花,通过BIM工具找形,象征芙蓉花瓣的建筑外表面向内倾斜,和有相似 倾斜角度的游船位于同一视线平面,二者相得益彰。

       BIM技术应用可以实现三维的模拟仿真分析,预先对整个场地内的交通、建筑、景观、照明等进行集成模拟,使业主提前了解所建基地内整体建设情况以及将来建筑物的使用状况,此外,它还能将设计方、施工方和业主方等各方的信息集成在一起,极大提升项目管理的效率。

上海图书馆东馆BIM技术应用

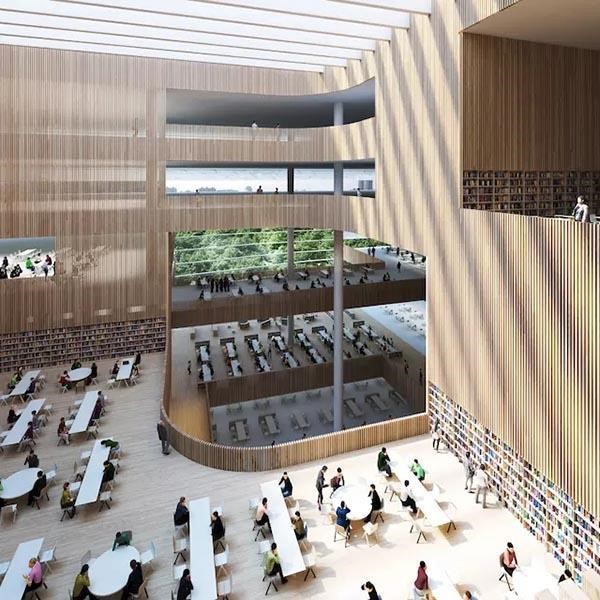

(上海图书馆效果图)

        上海图书馆东馆建筑总面积约11.5万平方米,绿化率达24%,书库面积约2500平方米,仅占约2%。将提供读者图书阅览坐席近6000个、全开架藏书约480万册。图书馆将满足每年200余场讲座、上千场各类学术活动的读者需求,读者年接待量预计可达400万人次。

        BIM技术应用解决了机电管线错综复杂,碰撞问题。地下室主通道管线密集、分多层排布,主通道对于管线净空要求,幕墙嵌板种类多、数量多,且无规律可寻的情况。


  世博会博物馆项目BIM的技术应用

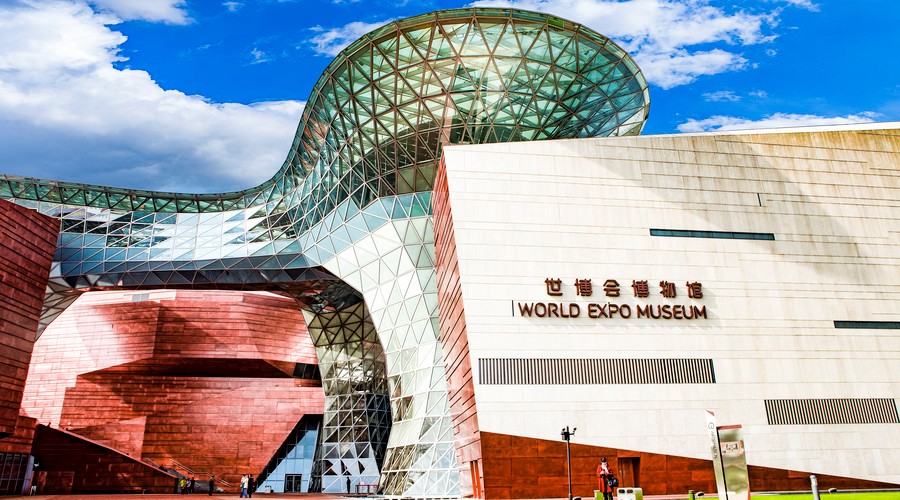

(世博会博物馆实景图)
        世博会博物馆项目非常复杂。博物馆内部有14 个展厅,全都在不同的标高上面。BIM在艺术效果、造型创意、功能分析、项目采光分析及建成布展后人流及物流动线设置等方面进行了综合的推敲和分析,建筑设计的许多环节都需要依靠BIM技术推进。

        在设计阶段,世博会博物馆应用BIM解决了大量图纸纠错和管线碰撞问题,并完成了绿色建筑方面的优化分析,通过三维建筑模型可以直观了解到展厅净高、管道现状等细节问题,提早进行优化在施工阶段。

        BIM模型成功指导施工单位进行工程计划的安排以及混凝土和钢结构的预制。此外,BIM还为世博会博物馆的设计工作实现无纸化办公,使设计方、建设方、业主方通过统一平台共享设计信息,加强专业协同,提升工作效率。


南昌朝阳大桥BIM技术应用

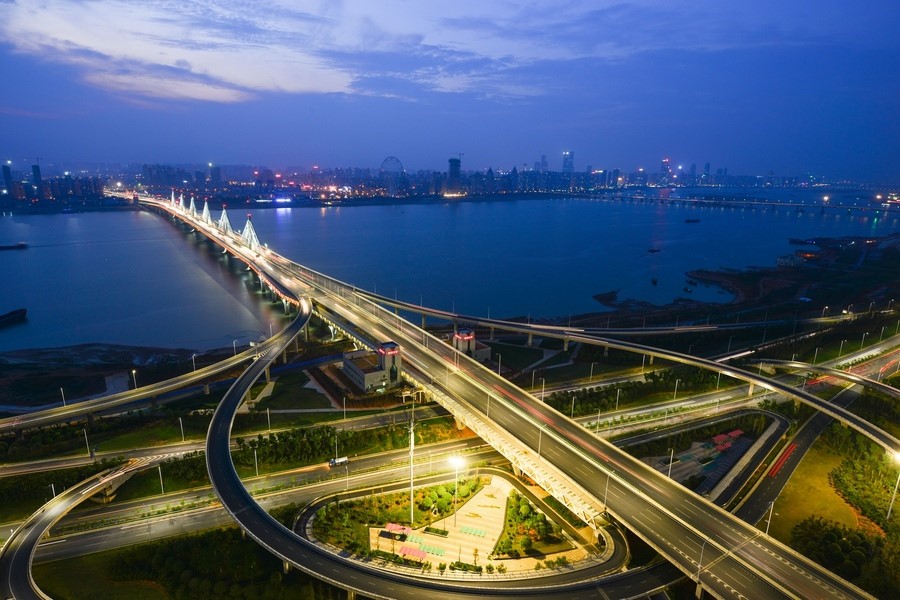

(南昌朝阳大桥实景图)
        南昌朝阳大桥项目结合了“多塔连跨斜拉桥”和“波形钢腹 板组合梁桥”的特点,是目前国内第一座真正意义上的波形钢腹板PC组合梁斜拉桥,世界第一例单箱五室六腹板钢结构整体吊装施工桥梁,也是目前世界上第一座可双层通行的波形钢腹板PC组合梁斜拉桥。
        BIM应用于施工过程模拟的价值:为关键施工步骤模拟提供可视化解决方案,解决施工中存在的错误、漏洞、碰撞、避免施工中的难点。

新疆大剧院BIM技术应用

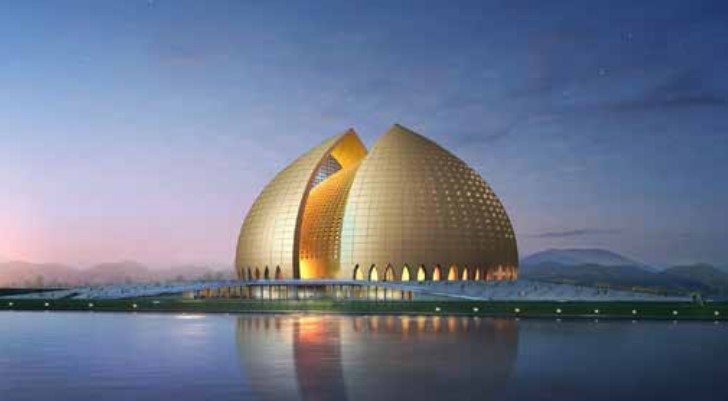

(新疆大剧院效果图)
        新疆大剧院以“天山雪莲”的形象为原型,通过抽象与创新的设计,形成与伊斯兰建筑穹窿顶神似的大剧院 主体建筑形象,像一朵含苞欲放的雪莲花,同时通过蓝色琉璃饰面材质表达出圣洁、高尚的品质,红色砖纹肌理表达出浓烈的新疆文化特征。

        BIM技术充当了沟通设计师之间,业主和设计院之间的绝佳工具。譬如,有的时候业主想看到实体的情况,设计院通过可以完全与设计图纸匹配的BIM模型,让业主看到更为明晰的实际效果。故而,新疆大剧院项目另一个显著特点,就是其从头到尾全过程的 BIM技术运用。

荷兰Spijkenisse的DE STOEP剧院项目BIM技术应用

        Spijkenisse剧场的设计重点在于都市建筑的安置和定位,同时从建筑的角度满足编排节目的需求并提供公共入口。剧场内项目的安置意在提供高效率的场内路线,与周围形成合理的关系,而不同容积的房间的设计和安置利用了地皮的自然起伏。观众从剧场的大厅和公共广场得以径直进入两间主要的剧场。
        BIM技术应用可以在建筑设计早期得到建筑能量问题的反馈,不仅可以帮助建筑师根据这些有效能量,进行分析和数据模拟,有效控制降低个阶段成本。BIM建筑耗能分析技术的方法包括:建筑位置和功能的定义、结构参数的定义、洞口参数的定义、MEP系统和能量的定义、绿色能源定义以及结果分析测算与解读。
        国内BIM经过十余年的发展,从 1998年-2005年的“概念导入期”,到 2006 年-2010年“理论研究与初步应用阶段”,再到 2011 年至今的“快速发展及深度应用阶段”。近年来,一方面是因为国家政策的导向,另一方面,市场也存在着广泛的需求,于是,BIM 开始大规模运用于工程实施中, BIM 应用软件越来越多,在国内建筑行业中,围绕“BIM+”的深度应用越来越多、越来越广泛。
        如今,建筑设计已不仅仅是一个艺术的范畴,它不是一张效果图,不是一个外立面,需要更多关注它的社会性。房子建造起来是给人使用的,它是为了人们在日常生活中的体验和感受,再好的效果图,再美的外立面,如果使用起来不舒服、现场感不好,那都没有意义。所以,现在,越来越多的建筑团队在方案创作和施工图设计中,采用三维的设计手段,用虚拟建造的手段去营造使用空间,去虚拟体验。
        城市地标是城市的名片,是一个城市表达文化、活力的重要体现。建筑领域的蓬勃发展孕育了一个个建筑的奇迹,也为BIM事业的发展提出新的高度和新的挑战,与此同时,BIM的技术升级必将为城市璀璨蓝图上增添智能化的“四轮驱动”。
