厦门轨道交通地铁6号线

发布时间：2025-06-16 02:28:47 浏览数：

项目开始时间：2023年12月14日起

项目位置：漳州角美
BIM实施范围：地铁及附属建筑

项目概述：厦门地铁6号线起于林埭西站，接厦门地铁6号线漳州(角美)延伸段,长度约49.8千米，佰模伝BIM技术的介入，通过数字化、可视化和协同化的方式，提高了设计精度、优化生产与施工，显著提升了装配式建筑的设计和施工效率。
BIM应用点：复核施工图图纸，查缺补漏，提升施工图纸质量;通过Dynamo编写小程序进行梁、净高校核,利用revit视图的填色方案生成净高分析图;各专项核查后，通过Revit三维管线综合优化，出具二维管线综图、支吊架、留洞以及各专业拆分图;辅助节点，输出三维动画、视图,三维可视化交底，协助精装公司完成深化设计。

项目规模：

车站总长:379m
站台宽度:12m
车站宽度:20.7m
总建筑面积:18676.57m²
车站中心里:DIK5+830.574

1.数字孪生三维模型

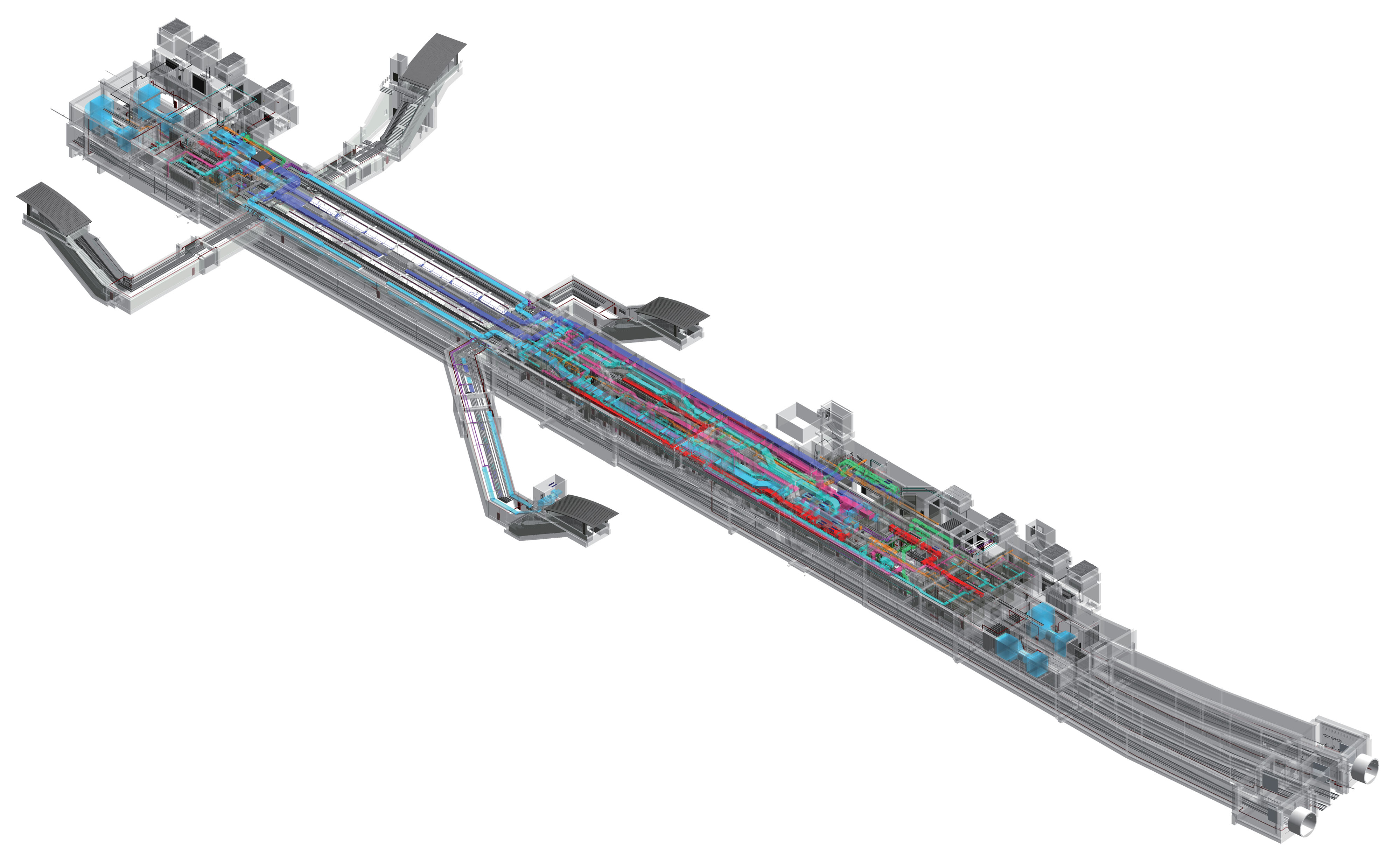

（地铁站点三维模型）

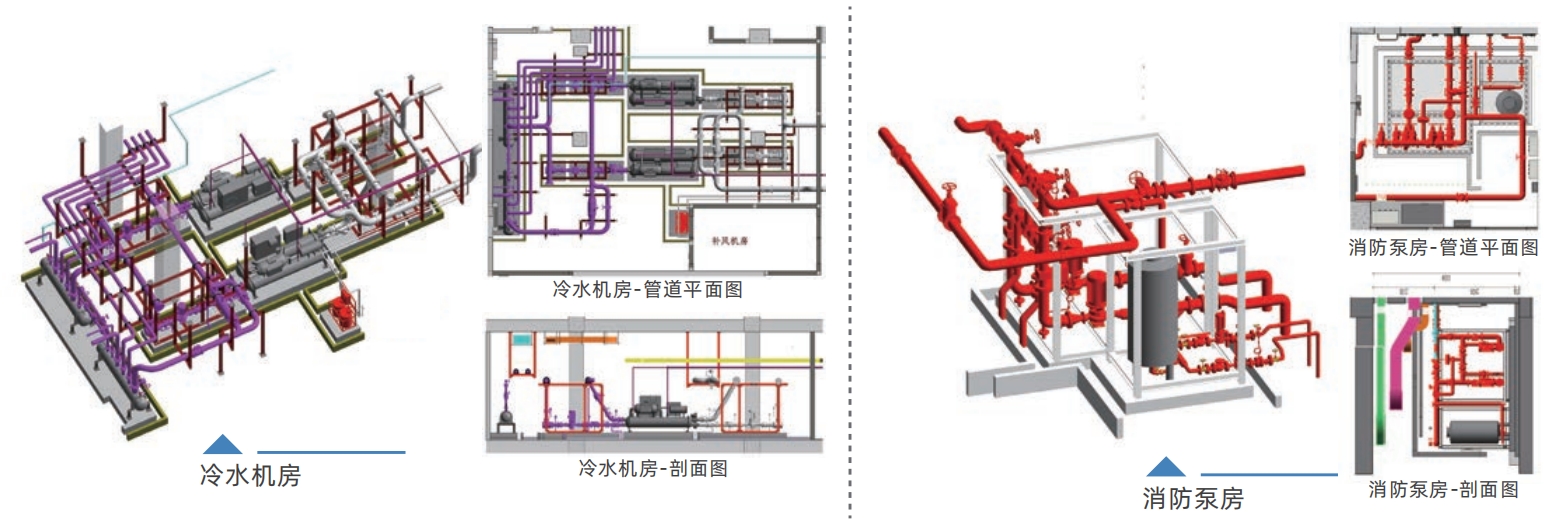

（站厅层机电图）

2.施工阶段利用三维可视化指导现场施工

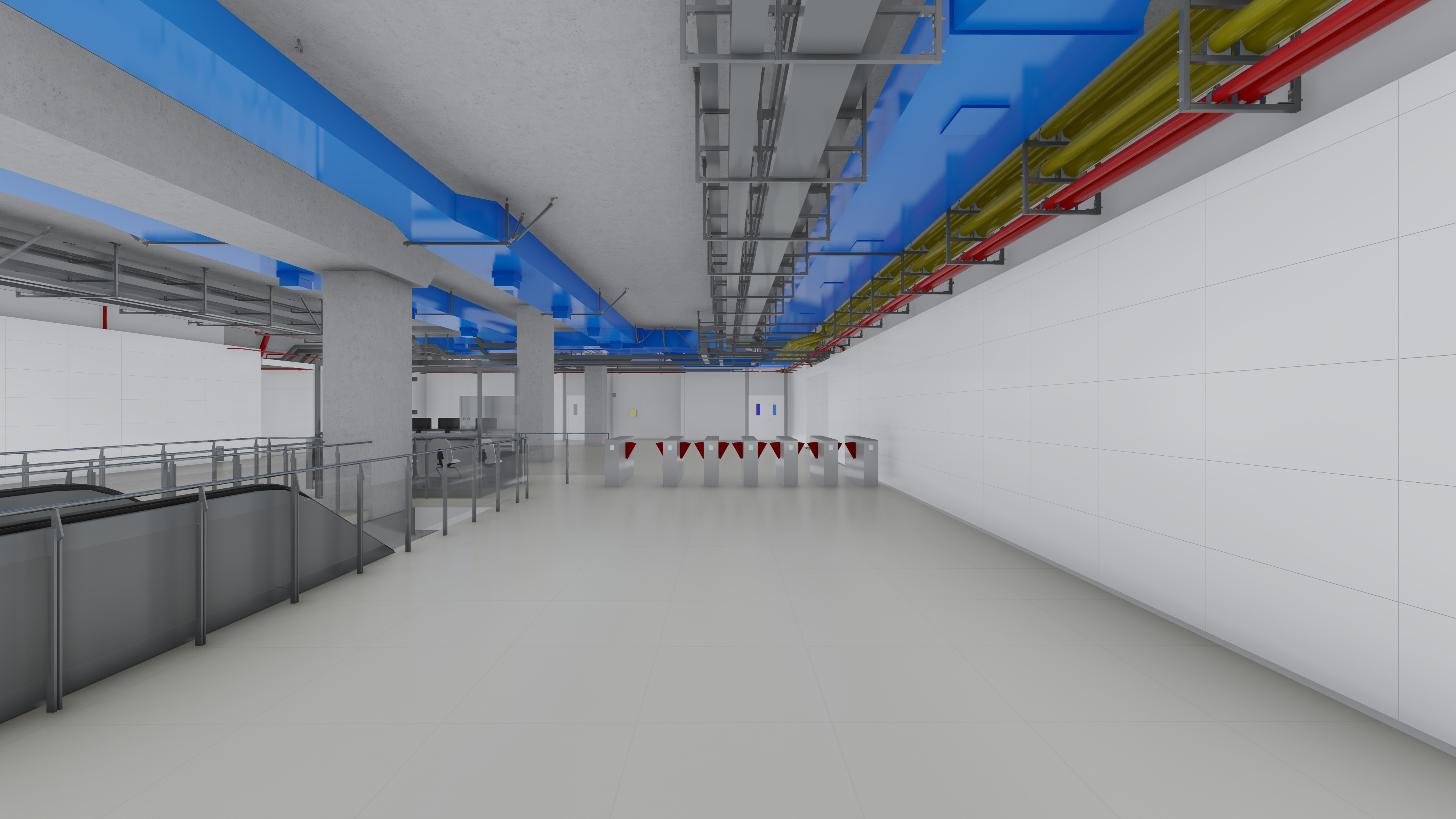

设备区走道模型效果图

3.装配式出图
通过三维模型精确展示装配式构件的形状、尺寸和连接方式，减少设计错误。为施工、生产和安装提供了可靠的数据支持。
