建发无锡长安里住宅项目

发布时间：2025-06-16 01:03:39 浏览数：

项目开始时间：2023年8月21日起

项目位置：江苏省无锡市惠山区惠景路与华惠路交叉口西北侧
BIM实施范围：地下车库及标准户型

项目概述：本项目定位为高端智慧居住社区，致力于为业主提供舒适便捷、智能化的生活体验。为提升项目管理效率、优化设计质量并实现精细化施工，项目全面引入BIM技术，推动数字化建造与管理。
BIM应用点：运用BIM设计，解决机电之间、机电与建筑结构之间的碰撞及设计不合理问题，通过各构件专项(卷帘门、人防门、集水坑、楼梯等)及区域专项(坡道专项、玄关专项、门厅专项、车道，车位专项等)检查，排查图纸错漏碰缺，美化管线排布美化，提升地库品质，提升用户满意度，营造归家的尊崇秩序。

项目规模：

总建筑面积:116505.98m²
地上建筑面积:88760.79m²
地下室建筑面积:27745.19m²

1.数字孪生三维模型

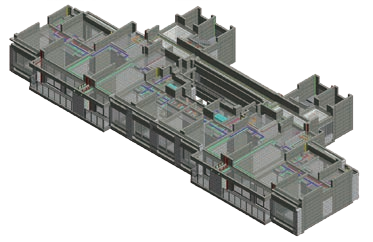

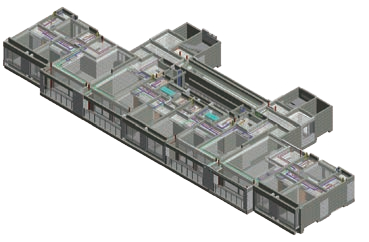

（户型模型）

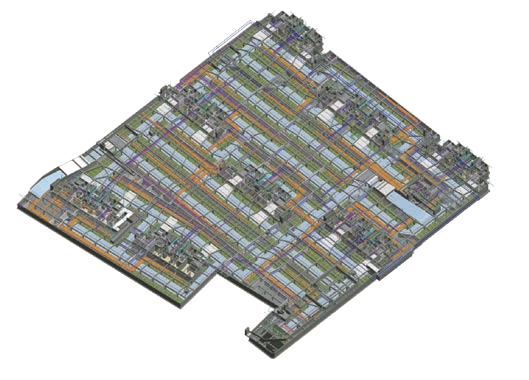

（地下室整体模型）

2.专项审查

专项内容分析，提升施工图质量

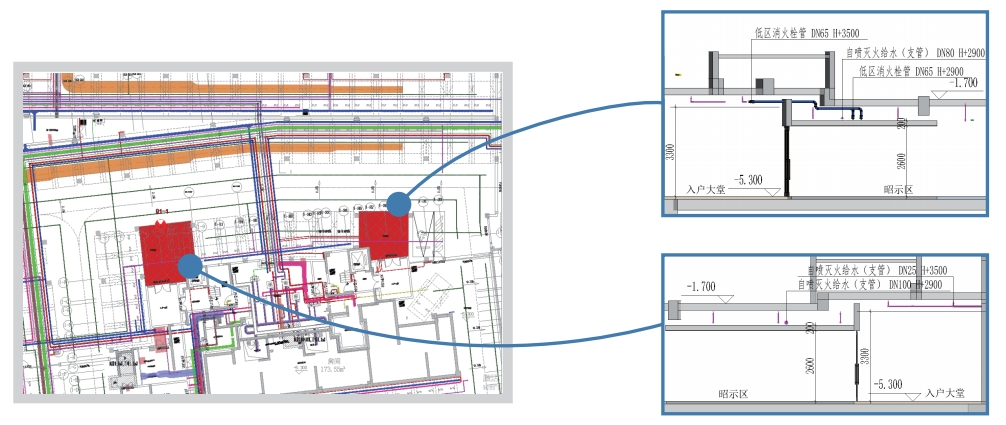

门厅专项审查

经BIM调整后:1#昭示区无消火栓，无集水井，无直插管线昭示区净高2.6m。

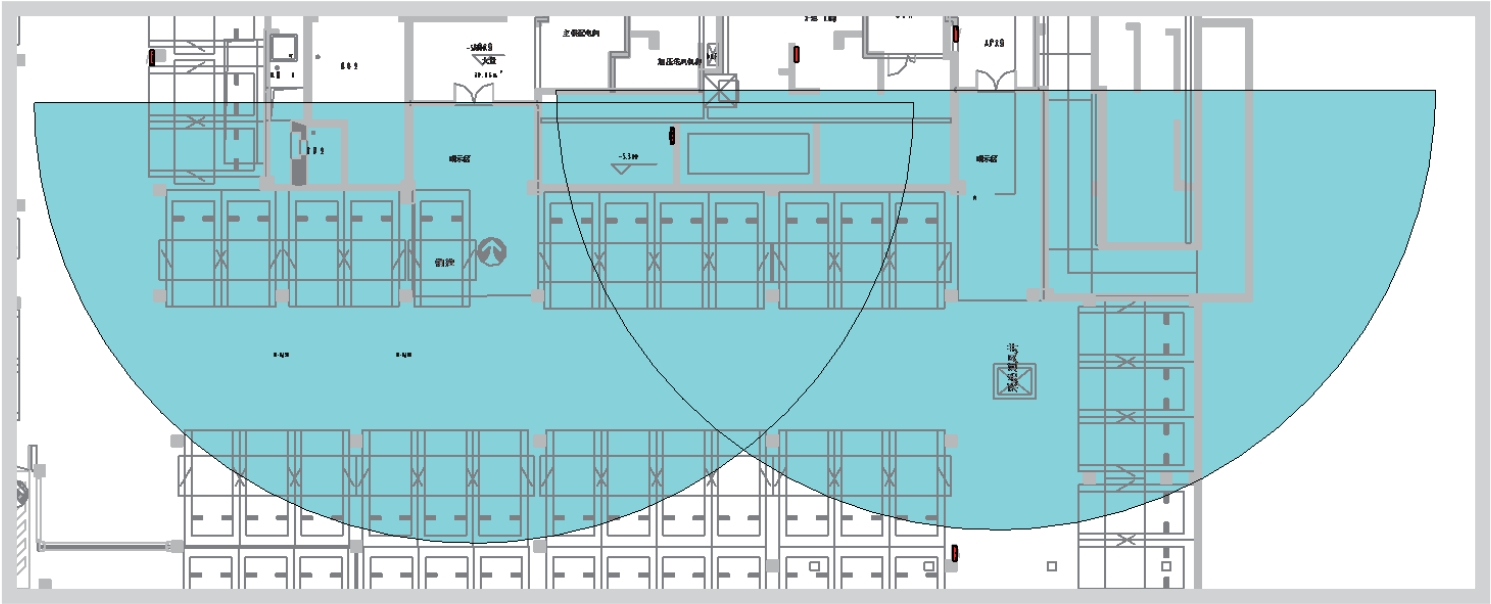

消防栓专项审查

3#以昭示区大堂门为圆心20m范围内布置灭火器，无消火栓

坡道专项审查
经调整:(1)坡道梁上反至顶板底;土建下净高3.05m，机电管线下净高2.85m;
(2)坡道内无结构凸出物和机电不利因素;
(3)玄关区域无其他机电干管，净高2.7m。

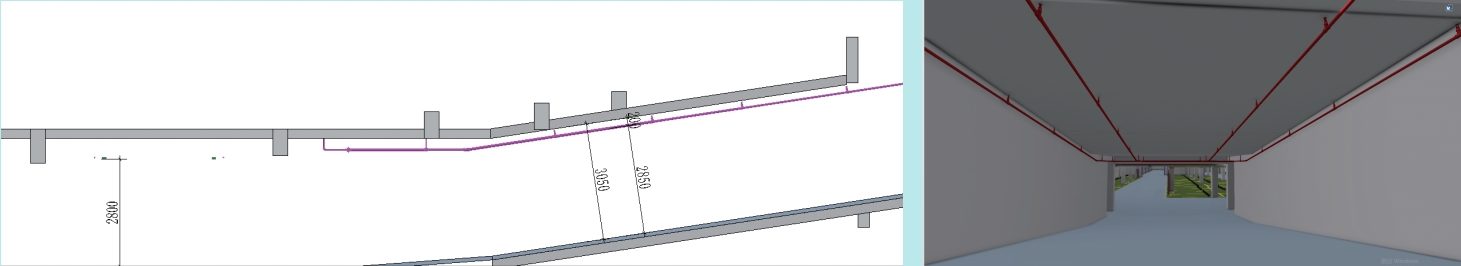

(坡面剖面图) （坡面模型图）

3.数字孪生模型渲染
