宝龙•宁波鄞州宝龙一城
发布时间：2022-01-12 10:12:05 浏览数：
项目开始时间：2019年10月14日起
项目位置：浙江省宁波市鄞州区宁南南路与泰安中路交汇处
BIM实施范围：地上商业、地下室
项目概述：总建筑面积54万平方米，涵盖18万方高端购物中心、21万方城市奢宅，以及超200米地标级双子塔写字楼。是鄞州中心区最高端的综合体，是全国第二座宝龙一城。
BIM应用点：复核施工图图纸，查缺补漏，提升施工图纸质量；通过Dynamo编写小程序进行梁、净高校核，利用revit视图的填色方案生成净高分析图；各专项核查后，通过Revit三维管线综合优化，出具二维管线综图、留洞以及各专业拆分图；辅助节点，输出三维动画、视图，三维可视化交底；对幕墙模型及钢结构、主体模型运行碰撞分析，找出碰撞点，协助幕墙公司进行施工图修改。
项目规模：
建筑用地面积：121,124m2
总建筑面积：540,468.72m2
地上商业面积：88,600m2
地上办公面积：120,100m2
住宅地下室面积：50,452m2
商业地下室面积：124,890m2
商业mall整体+超高层商业办公合计：333,590m2
1.BIM模型
1.BIM模型

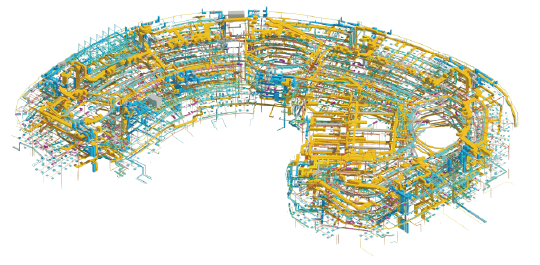

(地上机电)

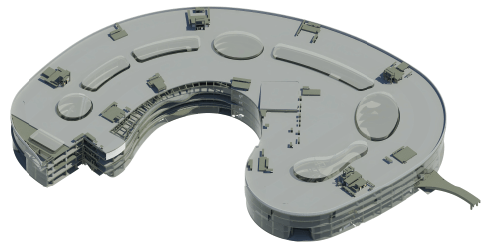

(地上土建)

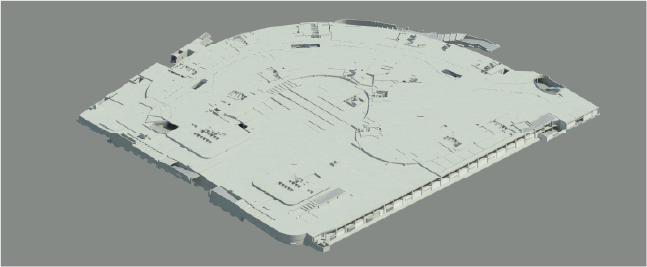

(地下土建)
（土建+机电+景观）
2.设计阶段
辅助幕墙深化设计
幕墙平面索引图 利用BIM技术辅助幕墙深化设计
碰撞检查>>
辅助幕墙深化设计
幕墙平面索引图 利用BIM技术辅助幕墙深化设计
碰撞检查>>

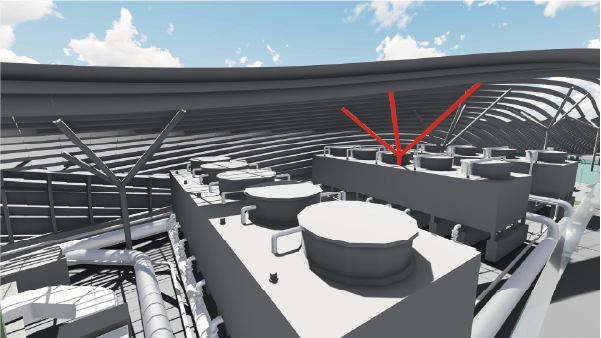

碰撞1：幕墙钢结构柱位置与冷却塔落位冲突

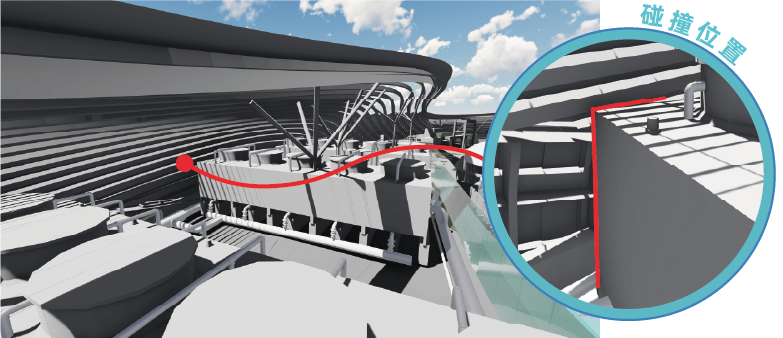

碰撞2：冷却塔设备与幕墙钢构框架碰撞
3.施工图设计阶段
管线综合拆分出图（完成各专项优化后通过Revit进行三维管线综合优化，出具二维管线综合图、留洞以及各专业拆分图）
4.漫游动画管线综合拆分出图（完成各专项优化后通过Revit进行三维管线综合优化，出具二维管线综合图、留洞以及各专业拆分图）
采用可视化软件完成室内、室外漫游动画制作，辅助设计人员沟通汇报交流
